JWC管夾

止漏管夾總覽

GRIP TYPE PIPE JOINT

  • 不需預處理即能安裝,節省工作時間

  • 扳手即可安裝,消除火災之憂,還可多次組裝拆卸

  • 襯墊可因應振動、衝擊、噪音、角度偏差和管端之間的距離。

組裝方法

Assembly Instructions


​國際認證許可標準

Certification

組成零件與材質

Name and Material of each Part

  1. Casing 殼

  2. Slide 滑座

  3. Bolt 螺栓

  4. Bar Washer 條形墊圈

  5. Bar Nut 桿棒螺帽

  6. Grip Ring 咬合圈(僅咬合型管夾)

  7. Gasket 襯墊

  8. Strip Insert 插片(選配)

MJG
分解圖

SUS304, SUS316

SUS304, SUS316

SUS304, SUS316, SCM435 galv.

SUS303F, SUS304, SUS316, S45C galv

SUS303F, SUS304, SUS316, S45C galv

SUS301H, SUS304H

EPDM, NBR, Silicone, FKM(Viton)

SUS304, SUS316

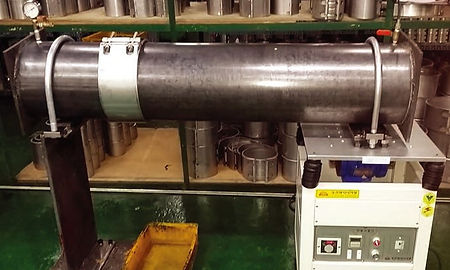

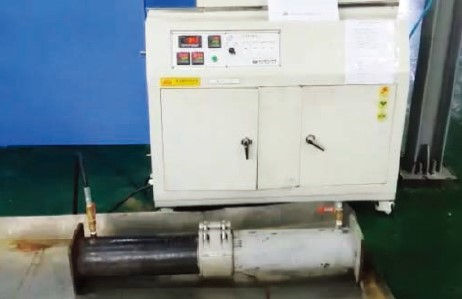

試驗數據

PRODUCT TEST

耐火測試

管夾安裝防火罩(FRC)進行測試

測試依據:IACS UR_P 2.11.5.5.6 -ISO 19921:2005/19922:2005

​測試情境:溫度800±50℃火焰下,內部以80℃、壓力5bar循環水,持續30分鐘。

FIRE ENDURANCE TEST
FRC COVER

管夾搭配專用防火罩,可符合耐火要求

​襯墊材質與特性

Material and Characteristics of Gasket

EPDM

特性:耐老化、耐候、耐臭氧、耐電

溫度:-40°C~140°C

一般用途:

飲用水、污水、鹽水(鹵水)、海水、空氣、氫氣、氨氣、二氧化碳、氮氣、乙醇(酒精)、乙二醇、甲醇(木醇)、硼酸

EPDM專用:

臭氧、冷氧氣、丙二醇、環氧丙烷、氫氧化銨(氨水)、醋酸、冰醋酸、醋酸鈉、冷鹽酸、稀硫酸和酮類

測試依據:KS M 6613

測試項目:

硬度(Hs)

張力試驗         -686N/cm^2強度負荷

張力試驗         -張力強度N/cm^2

張力試驗         -伸長率(%)

張力設定(%)

​熱老化試驗    -張力強度變化(%)

​熱老化試驗    -伸長率變化(%)

​熱老化試驗    -應度變化(Hs)

壓縮變形(70±1°C*22小時)(%)

測試結果:

63

220

1210

380

5

0.5

0.4

0

​13

​詳細尺寸規格

Detailed Dimensions
